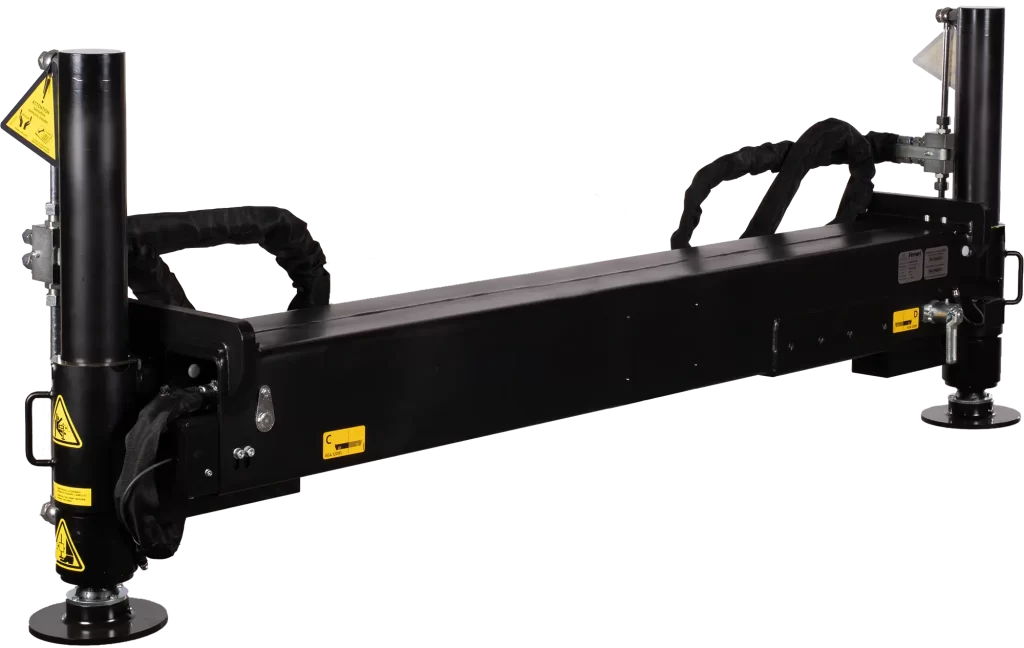

Ferrari International dodatni stabilizatori: EVO F fiksni, EVO M ručni, EVO H hidraulični, EVO HX s unutrašnjim crevima i CMA prednji cilindar. Visoka čvrstoća za sigurno podizanje.
| Brend | Ferrari International |
|---|---|
| Kategorija | Dizalice i alati za dizalice › Alati i dodaci za dizalice |
| Sektor | Građevinarstvo |
Ferrari International nudi dodatne stabilizatore dizajnirane da osiguraju maksimalnu sigurnost i stabilnost pri operacijama podizanja, pogodne za autodizalice, radne platforme i drugu opremu za rukovanje teretom.
Stabilizatori su izrađeni od materijala visoke čvrstoće i opremljeni naprednim sistemima zaključavanja, a asortiman obuhvata: EVO F fiksne stabilizatore s podesivom potpornom nogom i cilindrima različitih dužina, kompaktne i robusne konstrukcije bez bočnog izvlačenja; EVO M stabilizatore s ručnim bočnim izvlačenjem, podesivim potpornim nogama i okretnim stopama – plastičnim za EVO 08/18 i čeličnim za EVO 28 i veće modele; EVO H hidraulične stabilizatore s hidrauličnim bočnim izvlačenjem, podesivom potpornom nogom i zglobnom čeličnom pločom u standardnoj opremi; EVO HX stabilizatore s unutrašnjim hidrauličnim crevima koja štite vodove i senzore, hidrauličnim bočnim izvlačenjem, čeličnim okretnim stopama i alatom za podešavanje; te CMA prednje hidraulične cilindre sa zglobnom pločom za kamione, utovarivače i slična vozila.
Zajedno, ovi stabilizatori pružaju čvrst oslonac na svakom terenu i pouzdane performanse u građevinarstvu, industrijskom rukovanju, održavanju i teškim primjenama.

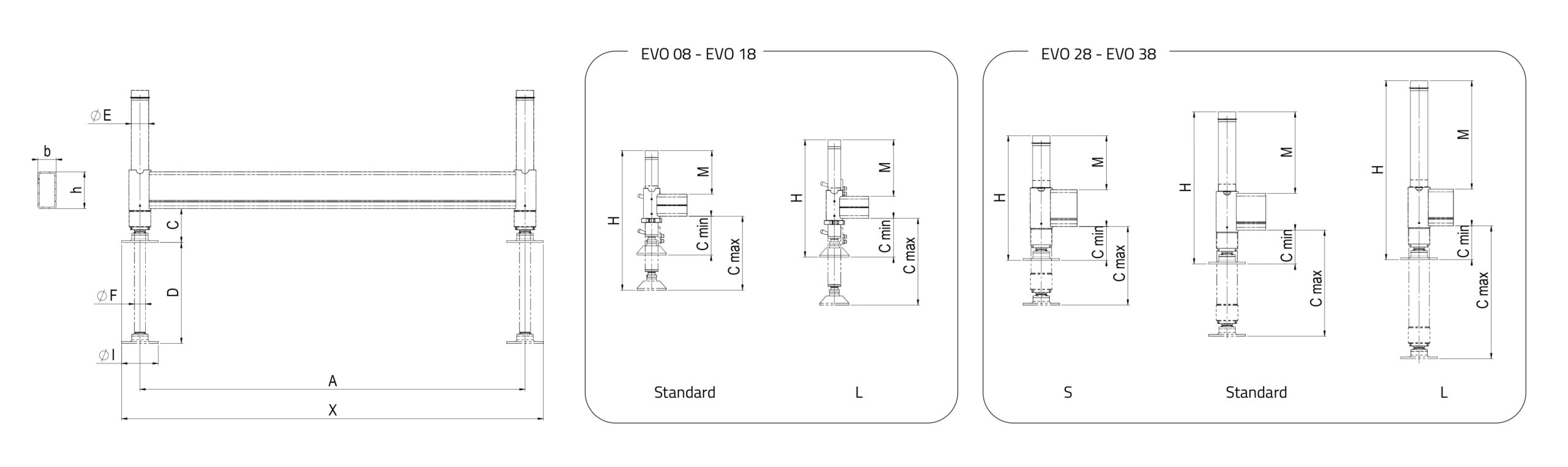

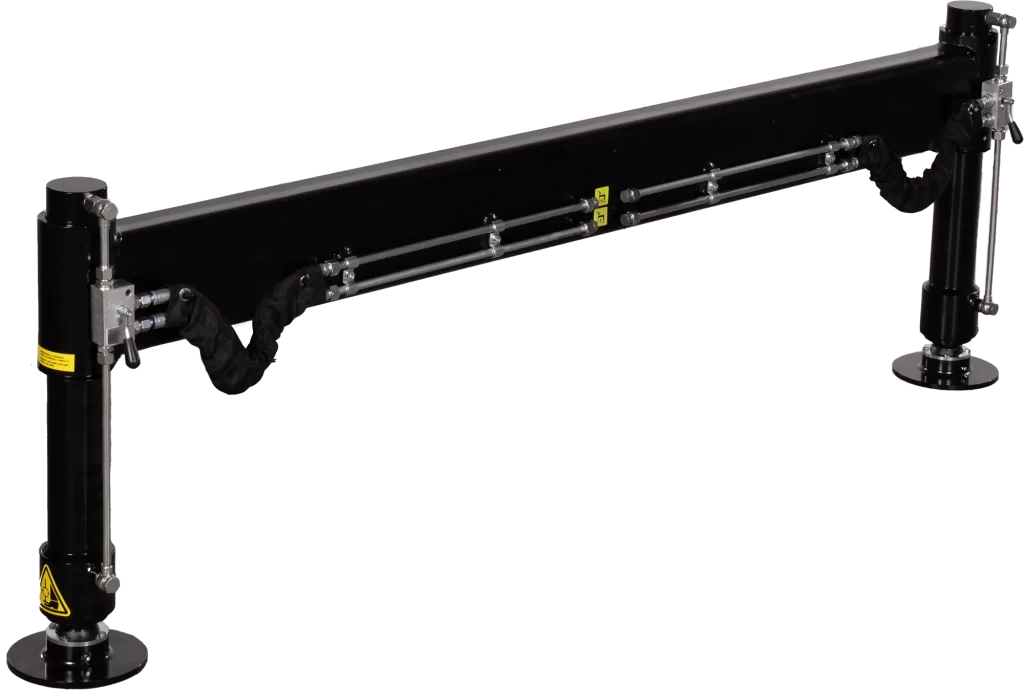

EVO F — Fiksni dodatni stabilizatori
| Model | Dizalica (tm) | R.MAX (daN) | Težina (kg) | A (mm) | X (mm) | h × b (mm) | C MIN (mm) | C MAX (mm) | I (mm) | D (mm) | E (mm) | F (mm) | H (mm) | M (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EVO 08 1.6 FL | 2>6 | 2.500 | 76 | 1.600 | 1.760 | 120×80 | 200 | 470 | 160 | 400 | 70 | 40 | 640 | 310 |
| EVO 08 1.6 F | 2>6 | 2.500 | 74 | 1.600 | 1.760 | 120×80 | 200 | 400 | 160 | 330 | 70 | 40 | 570 | 240 |
| EVO 08 1.8 FL | 2>6 | 2.500 | 77 | 1.800 | 1.960 | 120×80 | 200 | 470 | 160 | 400 | 70 | 40 | 640 | 310 |
| EVO 08 1.8 F | 2>6 | 2.500 | 75 | 1.800 | 1.960 | 120×80 | 200 | 400 | 160 | 330 | 70 | 40 | 570 | 240 |
| EVO 18 2.0 F | 6>12 | 3.100 | 81 | 2.000 | 2.160 | 120×80 | 210 | 470 | 160 | 400 | 70 | 40 | 640 | 300 |
| EVO 28 2.0 FL | 12>25 | 6.300 | 164 | 2.000 | 2.200 | 180×100 | 185 | 640 | 200 | 605 | 85 | 60 | 860 | 500 |
| EVO 28 2.0 F | 12>25 | 6.300 | 153 | 2.000 | 2.200 | 180×100 | 185 | 480 | 200 | 450 | 85 | 60 | 710 | 345 |
| EVO 38 2.1 FL | 19>36 | 8.300 | 204 | 2.100 | 2.300 | 200×100 | 185 | 740 | 200 | 696 | 95 | 60 | 975 | 590 |
| EVO 38 2.1 F | 19>36 | 8.300 | 194 | 2.100 | 2.300 | 200×100 | 185 | 600 | 200 | 550 | 95 | 60 | 830 | 445 |
| EVO 38 2.1 FS | 19>36 | 8.300 | 182 | 2.100 | 2.300 | 200×100 | 185 | 450 | 200 | 400 | 95 | 60 | 680 | 295 |

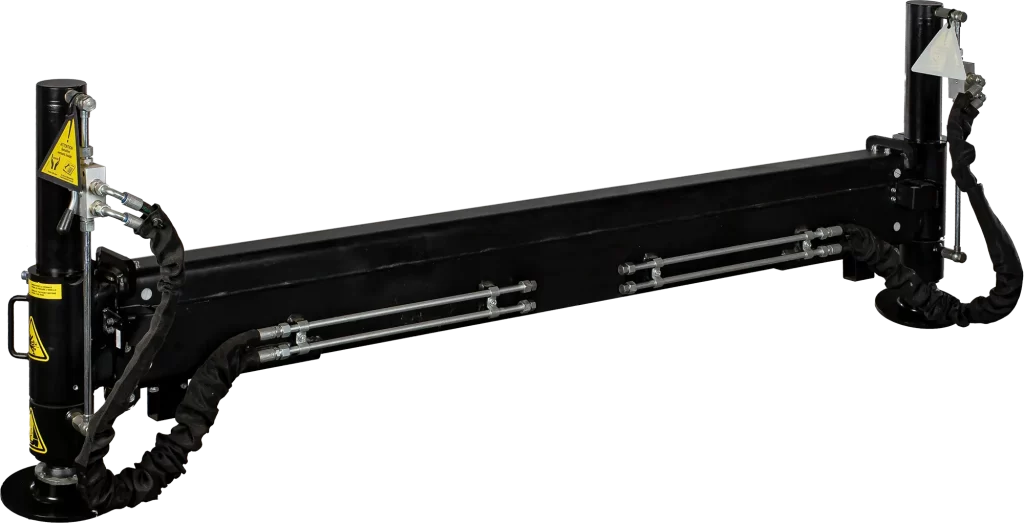

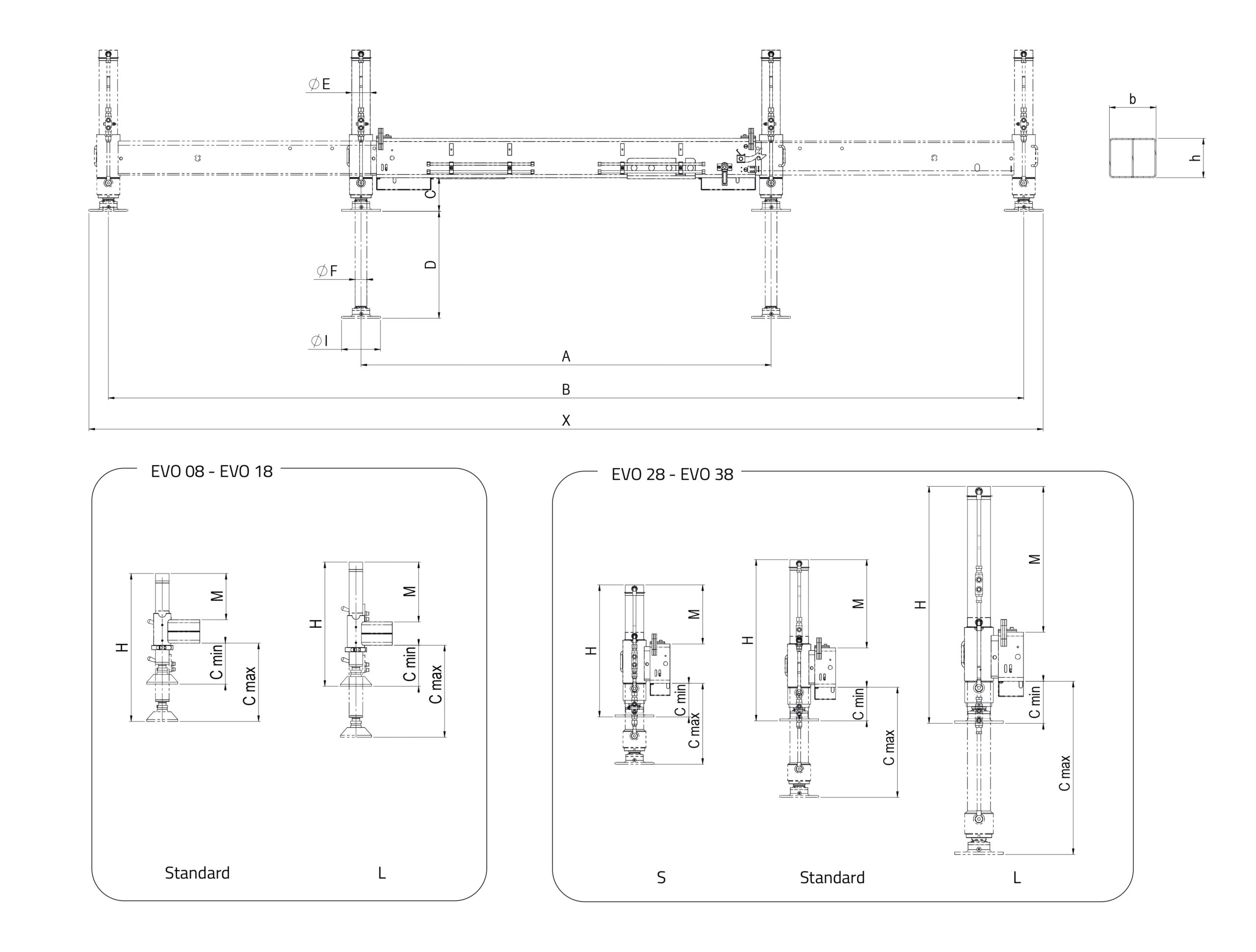

EVO M — Stabilizatori s ručnim bočnim izvlačenjem
| Model | Dizalica (tm) | R.MAX (daN) | Težina (kg) | A (mm) | B (mm) | X (mm) | h × b (mm) | C MIN (mm) | C MAX (mm) | I (mm) | D (mm) | E (mm) | F (mm) | H (mm) | M (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EVO 08 2.6 M | 2>6 | 1.600 | 84 | 1.600 | 2.600 | 2.760 | 120×80 | 235 | 435 | 160 | 330 | 70 | 40 | 570 | 210 |
| EVO 08 2.6 ML | 2>6 | 1.600 | 87 | 1.600 | 2.600 | 2.760 | 120×80 | 235 | 500 | 160 | 400 | 70 | 40 | 640 | 280 |
| EVO 08 2.8 M | 2>6 | 1.600 | 84 | 1.800 | 2.800 | 2.960 | 120×80 | 235 | 435 | 160 | 330 | 70 | 40 | 570 | 210 |
| EVO 08 2.8 ML | 2>6 | 1.600 | 87 | 1.800 | 2.800 | 2.960 | 120×80 | 235 | 500 | 160 | 400 | 70 | 40 | 640 | 280 |
| EVO 18 3.3 M | 6>12 | 3.000 | 116 | 2.090 | 3.370 | 3.530 | 140×90 | 235 | 470 | 160 | 400 | 70 | 40 | 640 | 290 |
| EVO 28 3.3 ML | 12>25 | 6.300 | 236 | 2.110 | 3.310 | 3.510 | 200×100 | 170 | 620 | 200 | 605 | 85 | 60 | 865 | 490 |
| EVO 28 3.3 M | 12>25 | 6.300 | 222 | 2.110 | 3.310 | 3.510 | 200×100 | 170 | 470 | 200 | 450 | 85 | 60 | 710 | 340 |
| EVO 28 4.4 ML | 12>25 | 6.200 | 270 | 2.120 | 4.410 | 4.610 | 200×200 | 170 | 620 | 200 | 605 | 85 | 60 | 865 | 490 |
| EVO 28 4.4 M | 12>25 | 6.200 | 256 | 2.120 | 4.410 | 4.610 | 200×200 | 170 | 470 | 200 | 450 | 85 | 60 | 710 | 340 |
| EVO 38 3.3 ML | 19>36 | 9.000 | 263 | 2.100 | 3.300 | 3.500 | 200×120 | 170 | 730 | 200 | 696 | 95 | 60 | 975 | 600 |
| EVO 38 3.3 M | 19>36 | 9.000 | 253 | 2.100 | 3.300 | 3.500 | 200×120 | 170 | 580 | 200 | 550 | 95 | 60 | 830 | 450 |
| EVO 38 3.3 MS | 19>36 | 9.000 | 241 | 2.100 | 3.300 | 3.500 | 200×120 | 170 | 430 | 200 | 400 | 95 | 60 | 680 | 300 |
| EVO 38 4.7 ML | 19>36 | 8.600 | 395 | 2.110 | 4.710 | 4.910 | 200×240 | 170 | 730 | 200 | 696 | 95 | 60 | 975 | 600 |
| EVO 38 4.7 M | 19>36 | 8.600 | 369 | 2.110 | 4.710 | 4.910 | 200×240 | 170 | 580 | 200 | 550 | 95 | 60 | 830 | 450 |
| EVO 38 4.7 MS | 19>36 | 8.600 | 340 | 2.110 | 4.710 | 4.910 | 200×240 | 170 | 430 | 200 | 400 | 95 | 60 | 680 | 300 |

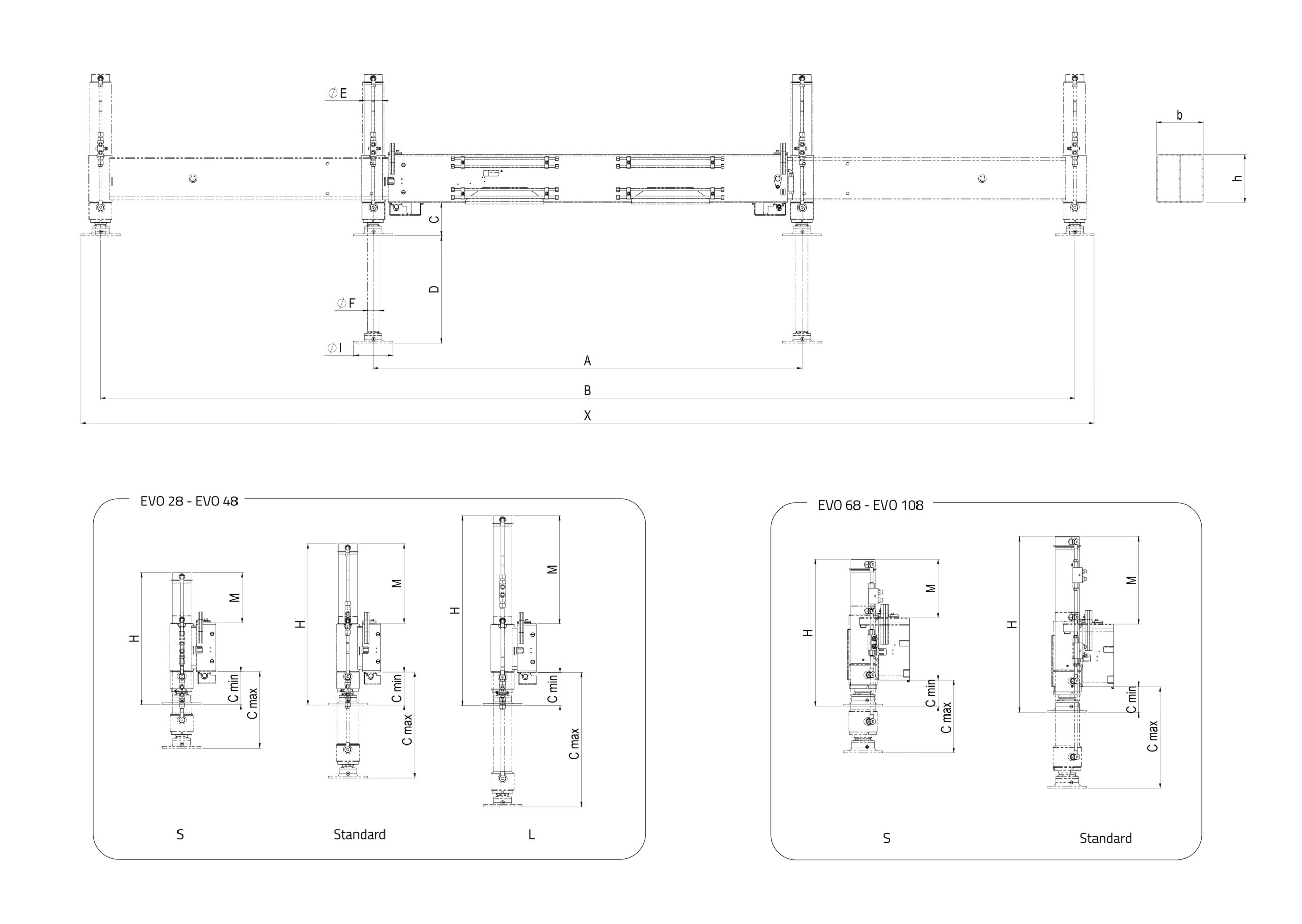

EVO H — Hidraulični dodatni stabilizatori
| Model | Dizalica (tm) | R.MAX (daN) | Težina (kg) | A (mm) | B (mm) | X (mm) | h × b (mm) | C MIN (mm) | C MAX (mm) | I (mm) | D (mm) | E (mm) | F (mm) | H (mm) | M (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EVO 28 3.3 HL | 12>25 | 6.300 | 259 | 2.110 | 3.310 | 3.510 | 200×100 | 170 | 620 | 200 | 605 | 85 | 60 | 865 | 490 |
| EVO 28 3.3 H | 12>25 | 6.300 | 251 | 2.110 | 3.310 | 3.510 | 200×100 | 170 | 470 | 200 | 450 | 85 | 60 | 710 | 340 |
| EVO 28 4.4 HL | 12>25 | 6.200 | 304 | 2.120 | 4.410 | 4.610 | 200×200 | 170 | 620 | 200 | 605 | 85 | 60 | 865 | 490 |
| EVO 28 4.4 H | 12>25 | 6.200 | 298 | 2.120 | 4.410 | 4.610 | 200×200 | 170 | 470 | 200 | 450 | 85 | 60 | 710 | 340 |
| EVO 38 3.3 HL | 19>36 | 9.000 | 294 | 2.100 | 3.300 | 3.500 | 200×120 | 170 | 730 | 200 | 696 | 95 | 60 | 975 | 600 |
| EVO 38 3.3 H | 19>36 | 9.000 | 263 | 2.100 | 3.300 | 3.500 | 200×120 | 170 | 580 | 200 | 550 | 95 | 60 | 830 | 450 |
| EVO 38 3.3 HS | 19>36 | 9.000 | 255 | 2.100 | 3.300 | 3.500 | 200×120 | 170 | 430 | 200 | 400 | 95 | 60 | 680 | 300 |
| EVO 38 4.7 HL | 19>36 | 8.600 | 420 | 2.110 | 4.710 | 4.910 | 200×240 | 170 | 730 | 200 | 696 | 95 | 60 | 975 | 600 |
| EVO 38 4.7 H | 19>36 | 8.600 | 407 | 2.110 | 4.710 | 4.910 | 200×240 | 170 | 580 | 200 | 550 | 95 | 60 | 830 | 450 |
| EVO 38 4.7 HS | 19>36 | 8.600 | 387 | 2.110 | 4.710 | 4.910 | 200×240 | 170 | 430 | 200 | 400 | 95 | 60 | 680 | 300 |
| EVO 48 5.0 HL | 25>40 | 10.500 | 505 | 2.200 | 5.000 | 5.200 | 250×240 | 170 | 710 | 200 | 696 | 95 | 60 | 975 | 555 |
| EVO 48 5.0 H | 25>40 | 10.500 | 495 | 2.200 | 5.000 | 5.200 | 250×240 | 170 | 565 | 200 | 550 | 95 | 60 | 830 | 410 |
| EVO 48 5.0 HS | 25>40 | 10.500 | 469 | 2.200 | 5.000 | 5.200 | 250×240 | 170 | 415 | 200 | 400 | 95 | 60 | 680 | 260 |
| EVO 68 5.0 H | 40>60 | 14.000 | 602 | 2.200 | 5.000 | 5.200 | 300×240 | 85 | 505 | 200 | 650 | 105 | 70 | 935 | 550 |
| EVO 68 5.0 HS | 40>60 | 14.000 | 584 | 2.200 | 5.000 | 5.200 | 300×240 | 85 | 350 | 200 | 500 | 105 | 70 | 785 | 400 |
| EVO 88 6.0 H | 50>80 | 17.000 | 891 | 2.290 | 6.000 | 6.200 | 320×320 | 135 | 530 | 200 | 600 | 125 | 90 | 905 | 450 |
| EVO 88 6.0 HS | 50>80 | 17.000 | 850 | 2.290 | 6.000 | 6.200 | 320×320 | 135 | 380 | 200 | 450 | 125 | 90 | 755 | 300 |
| EVO 108 6.9 H | 70>100 | 18.000 | 1.023 | 2.315 | 6.900 | 7.100 | 320×360 | 75 | 465 | 200 | 600 | 125 | 90 | 905 | 510 |
| EVO 108 6.9 HS | 70>100 | 18.000 | 995 | 2.315 | 6.900 | 7.100 | 320×360 | 75 | 315 | 200 | 450 | 125 | 90 | 755 | 360 |

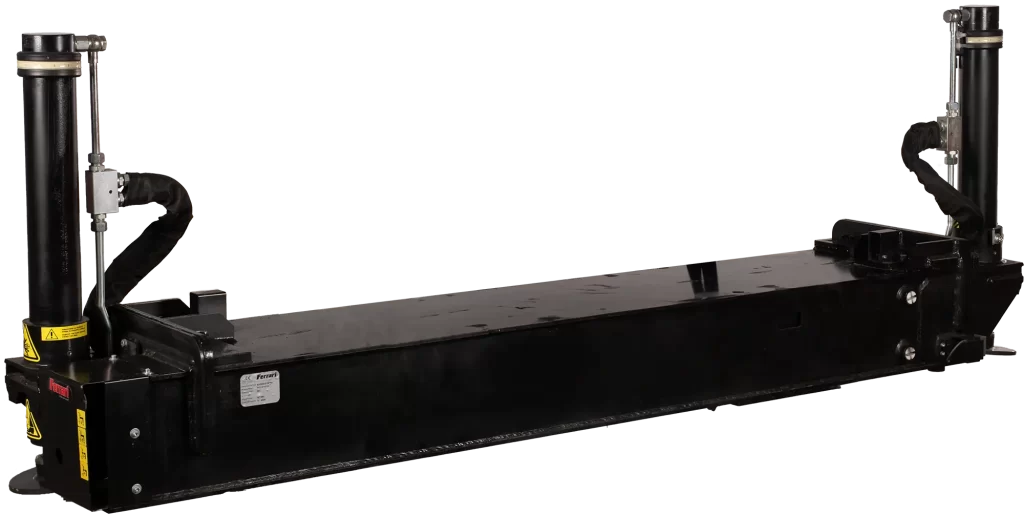

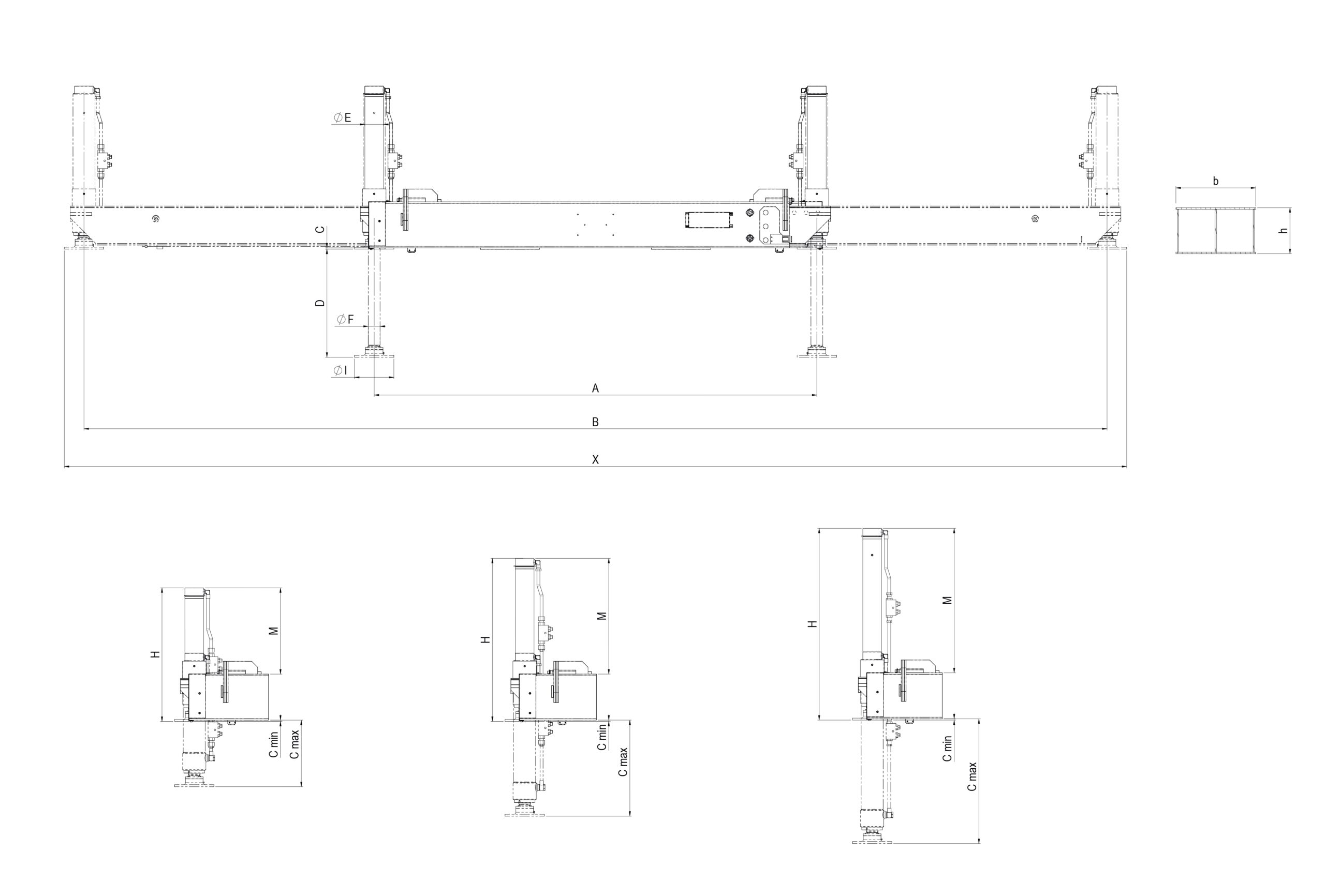

EVO HX — Hidraulični stabilizatori s unutrašnjim crevima
| Model | Dizalica (tm) | R.MAX (daN) | Težina (kg) | A (mm) | B (mm) | X (mm) | h × b (mm) | C MIN (mm) | C MAX (mm) | I (mm) | D (mm) | E (mm) | F (mm) | H (mm) | M (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EVO 28 5.0 HXL | 12>25 | 7.000 | 520 | 2.250 | 5.000 | 5.200 | 225×386 | 0 | 385 | 200 | 605 | 85 | 60 | 865 | 470 |
| EVO 28 5.0 HX | 12>25 | 7.000 | 510 | 2.250 | 5.000 | 5.200 | 225×386 | 0 | 540 | 200 | 450 | 85 | 60 | 710 | 630 |
| EVO 38 5.0 HXL | 19>36 | 9.000 | 610 | 2.250 | 5.000 | 5.200 | 235×405 | 0 | 630 | 200 | 696 | 95 | 60 | 975 | 730 |
| EVO 38 5.0 HX | 19>36 | 9.000 | 590 | 2.250 | 5.000 | 5.200 | 235×405 | 0 | 490 | 200 | 550 | 95 | 60 | 830 | 585 |
| EVO 38 5.0 HXS | 19>36 | 9.000 | 574 | 2.250 | 5.000 | 5.200 | 235×405 | 0 | 340 | 200 | 400 | 95 | 60 | 680 | 435 |
| EVO 58 5.2 HXL | 25>40 | 11.000 | 615 | 2.250 | 5.200 | 5.400 | 235×405 | 0 | 610 | 200 | 696 | 95 | 60 | 975 | 740 |
| EVO 58 5.2 HX | 25>40 | 11.000 | 599 | 2.250 | 5.200 | 5.400 | 235×405 | 0 | 465 | 200 | 550 | 95 | 60 | 830 | 595 |
| EVO 58 5.2 HXS | 25>40 | 11.000 | 585 | 2.250 | 5.200 | 5.400 | 235×405 | 0 | 315 | 200 | 400 | 95 | 60 | 680 | 445 |
| EVO 68 6.0 HX | 40>60 | 12.500 | 650 | 2.330 | 5.930 | 6.130 | 315×300 | 75 | 500 | 200 | 650 | 105 | 70 | 935 | 550 |
| EVO 68 6.0 HXS | 40>60 | 12.500 | 630 | 2.330 | 5.930 | 6.130 | 315×300 | 75 | 350 | 200 | 500 | 105 | 70 | 785 | 400 |
| EVO 88 6.0 HX | 70>100 | 20.000 | 1.000 | 2.310 | 5.910 | 6.110 | 335×330 | 70 | 455 | 200 | 600 | 125 | 90 | 900 | 500 |
| EVO 88 6.0 HXS | 70>100 | 20.000 | 986 | 2.310 | 5.910 | 6.110 | 335×330 | 70 | 315 | 200 | 450 | 125 | 90 | 765 | 355 |
| EVO 110 7.2 HXL | 90>110 | 21.000 | 1.470 | 2.290 | 7.200 | 7.400 | 340×640 | 0 | 245 | 255 | 600 | 125 | 90 | 900 | 585 |
| EVO 110 7.2 HX | 90>110 | 21.000 | 1.450 | 2.290 | 7.200 | 7.455 | 340×640 | 0 | 110 | 255 | 450 | 125 | 90 | 765 | 435 |
| EVO 120 8.2 HXL | 100>140 | 21.000 | 1.830 | 2.320 | 8.200 | 8.400 | 330×650 | 0 | 410 | 200 | 600 | 125 | 90 | 900 | 585 |
| EVO 120 8.2 HX | 100>140 | 21.000 | 1.778 | 2.320 | 8.200 | 8.400 | 330×650 | 0 | 280 | 200 | 450 | 125 | 90 | 765 | 435 |

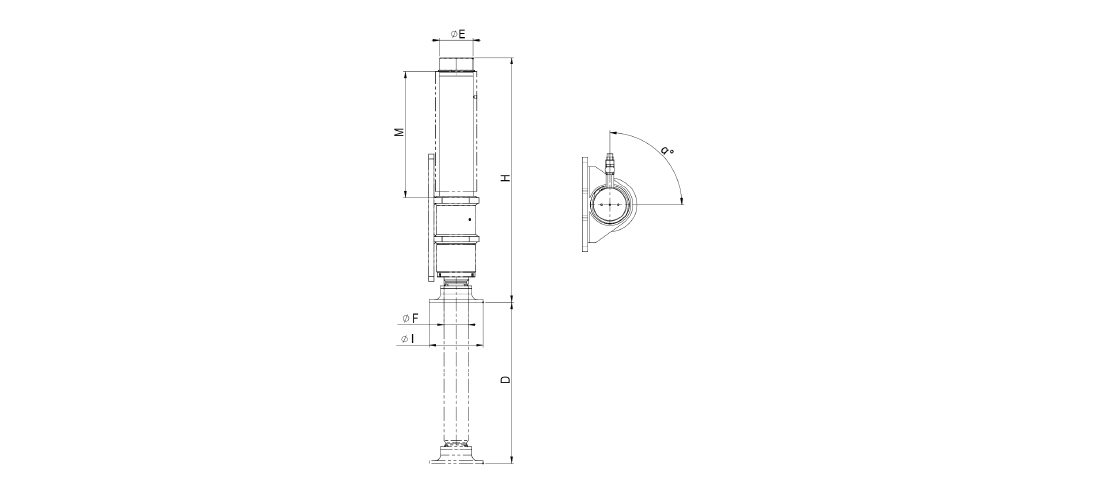

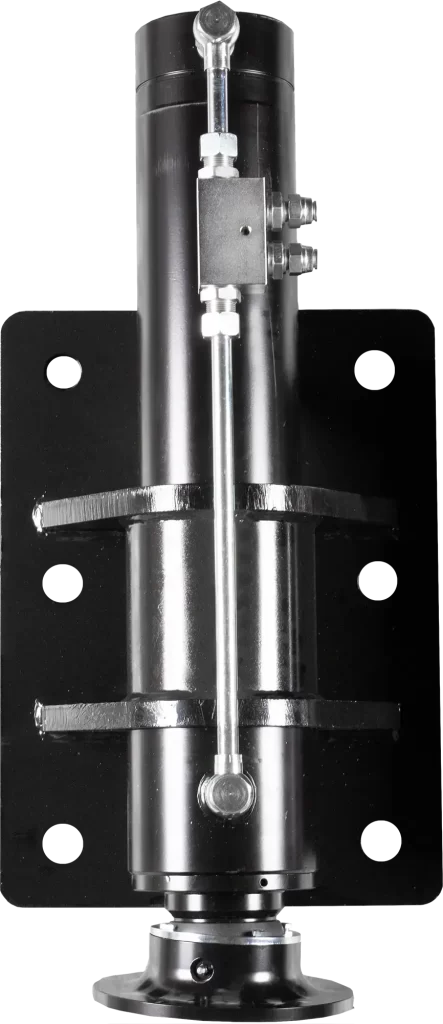

CMA — Prednji hidraulični cilindri
| Model | R.MAX (daN) | Težina (kg) | C MIN (mm) | C MAX (mm) | I (mm) | D (mm) | E (mm) | F (mm) | H (mm) | M (mm) | α |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CMA9560SR | 9000 | 51 | 23 | 290 | 200 | 400 | 95 | 60 | 680 | 180 | 82° |
| CMA9560R | 9000 | 57 | 23 | 440 | 200 | 550 | 95 | 60 | 830 | 300 | 82° |
| CMA9560LR | 9000 | 62 | 23 | 585 | 200 | 696 | 95 | 60 | 975 | 475 | 82° |
| CMA12590R | 20000 | 122 | 76 | 395 | 200 | 450 | 125 | 90 | 765 | 205 | 90° |
| CMA12590LR | 20000 | 133 | 76 | 545 | 200 | 600 | 125 | 90 | 900 | 360 | 90° |
Kit Micro
Komplet sigurnosnih senzora za nadzor rada stabilizatora i potpunu usklađenost sa standardom EN 12999.
Kit Micro upotpunjuje ponudu dodatnih stabilizatora EVO i sadrži sve bitne komponente za siguran i pouzdan rad dizalice. Svaki komplet uključuje precizne mikrosklopke koje nadziru izvlačenje stabilizatora, kontakt cilindra s podlogom i uvlačenje, čime se operateru omogućava potpuna kontrola u svakoj fazi rada. Izrađen za sigurnost i operativnu učinkovitost, Kit Micro predstavlja ključni dodatak za održavanje usklađenosti s važećim evropskim sigurnosnim propisima.
⚙️ Tehničke karakteristike
Ovisno o modelu mašine, Kit Micro obično uključuje:
Ako elektronski sistem mašine to podržava, komplet može sadržavati i dvije mjerne trake ili enkodere (4–20 mA) za proporcionalno praćenje otvorenosti stabilizatora.
Za Palfinger dizalice dostupni su originalni CAN BUS i S-IQ pretvarači na upit.
Svi senzori smješteni su u čelična zaštitna kućišta radi zaštite od udara i vremenskih uvjeta, a ožičenje se nalazi u vodootpornoj kutiji za maksimalnu trajnost i dugoročnu pouzdanost.
Dodatni razvodnik
Dodatni razvodnik za sva vozila koja nemaju hidraulički upravljački sistem za pomoćne stabilizatore. Ovaj razvodnik preusmjerava protok ulja prema dodatnim stabilizatorima ugrađenim na vozilo.
Dodatni razvodnik namijenjen je vozilima koja nisu opremljena hidrauličkom komandom predviđenom za dodatne stabilizatore. Njegova funkcija je preusmjeravanje hidrauličkog toka ulja prema dodatnim stabilizatorima ugrađenim na vozilo, čime se omogućava njihov rad unutar postojećeg hidrauličkog sistema.
⚙️ Tehničke karakteristike
Ova komponenta namijenjena je vozilima opremljenim dodatnim stabilizatorima koja izvorno nemaju specifičnu hidrauličku komandu za njih. Glavne karakteristike uključuju:
Robusna konstrukcija i jednostavna ugradnja čine ga pouzdanim rješenjem za proširenje hidrauličkog sistema vozila i sigurno upravljanje stabilizatorima.
Produžetak klipnjače
Produžetak klipnjače koji povećava hod stabilizatora za 120 mm, osiguravajući veću fleksibilnost i optimizirano pozicioniranje između stabilizatora i potporne ploče.
Produžetak klipnjače dizajniran je za poboljšanje performansi i prilagodljivosti stabilizacijskih sistema. Dodatnim hodom omogućava stabilizatoru optimalan kontakt s podlogom ili potpornom pločom, čak i pri radu na neravnim površinama ili kod opreme koja zahtijeva povećan dohvat.
Robustan, precizan i jednostavan za ugradnju, osigurava stabilnost i učinkovitost tokom operacija podizanja ili podupiranja.
⚙️ Tehničke karakteristike
Ovaj produžetak osigurava dodatni hod od 120 mm, čime se smanjuje razmak između stabilizatora i potporne ploče. Kompatibilan je sa širokim spektrom stabilizacijskih sistema i idealan je za situacije u kojima je potreban dodatni dohvat bez narušavanja konstrukcijske sigurnosti.
Izrađen od visokokvalitetnih materijala, produžetak klipnjače garantuje trajnost, otpornost na opterećenje i miran rad u različitim radnim uvjetima.
Njegov dizajn omogućava brzu montažu i sigurno zaključavanje, što ga čini praktičnim i pouzdanim rješenjem za poboljšanje performansi stabilizatora u mobilnim i fiksnim primjenama.
LED traka
Visokovidljiva LED traka za stabilizacijske cilindre.
Visokovidljiva LED traka kompanije Ferrari International dizajnirana je za poboljšanje osvjetljenja radnog prostora i povećanje sigurnosti tokom rada stabilizatora. Potpuno je kompatibilna sa svim modelima dodatnih stabilizatora Ferrari International i može se jednostavno montirati na stabilizacijske cilindre kako bi pružila jasnu vizualnu signalizaciju čak i u uvjetima slabog osvjetljenja.
Dostupna u tri verzije za različite prečnike cilindara, 24V amber LED traka osigurava optimalnu svjetlinu i izdržljivost. Opcionalna priprema za ugradnju LED rasvjete uključuje napojni kabel zaštićen rebrastim crijevom i superseal konektor za siguran i dugotrajan rad.
⚙️ Tehničke karakteristike
Komplet LED trake radi na 24V i emituje jarko jantarno svjetlo kako bi se povećala vidljivost u području stabilizacijskog sistema. Kada se naručuje zajedno s kompletima mikrosklopki, montaža LED kablova i komponenti mikrosklopki može se zatražiti kao opcionalna usluga.
Završnu ugradnju LED prstena na stabilizacijski cilindar potrebno je izvršiti nakon podešavanja i postavljanja odstojnika ili steznih prstenova, čime se osigurava savršeno poravnanje i sigurno pričvršćivanje.
Ovo svjetlosno rješenje objedinjuje robustan inženjering, povećanje sigurnosti i jednostavnu integraciju, što ga čini idealnim dodatkom za profesionalne stabilizacijske sisteme koji se koriste u zahtjevnim radnim okruženjima.
