Testiranje cijevi na vodonepropusnost

Oprema za testiranje prema normi EN 1610

General Details

Mega Systems BH d.o.o. nudi opremu za testiranje cijevi na vodonepropusnost u skladu sa propisima norme EN 1610. Standard EN 1610 pokriva konstrukciona i ostala povezana testiranja odvoda i kanalizacije koji su položeni ispod zemlje i/ili rade pod pritiskom. Oprema je odgovarajuća i za odvode i kanalizaciju instaliranu u tranšejima, branama ili iznad tla. Ispitivanje se vrši na dva načina i to sa zrakom ili sa vodom



Ispitivanje zrakom

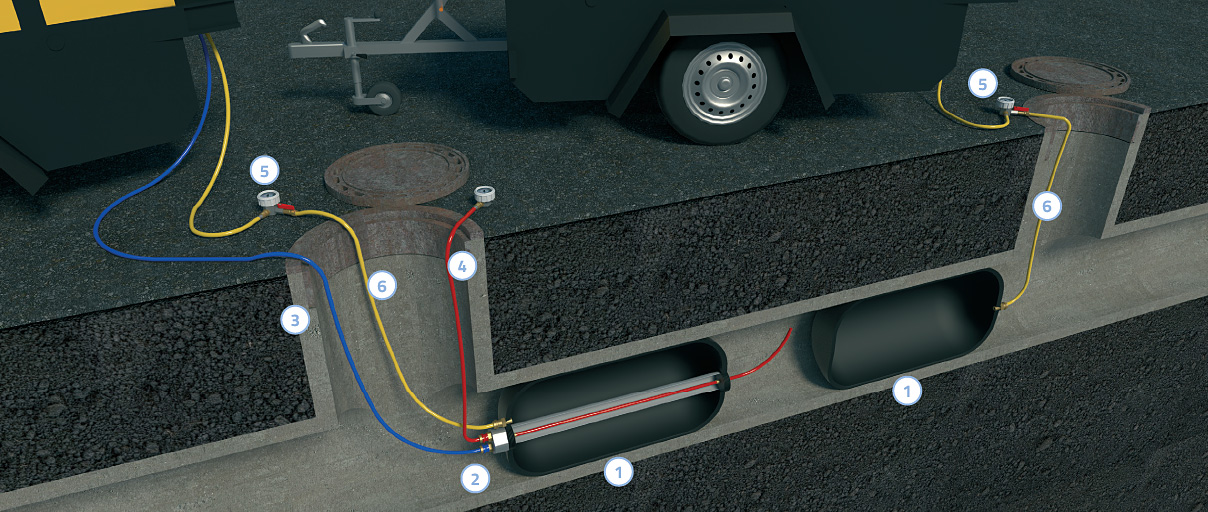

Ispitivanje zrakom vrši se na način prikazan na ilustraciji ispod:

Potrebno je cijev zatvoriti sa dvije strane korištenjem slijedeće opreme:

  • (1) Zatvoreni gumeni čep odgovarajućeg promjera – PLUGY
  • (1) Protočni (bypass) gumeni čep odgovarajućeg promjera – PLUGSY
  • (2) Adapter
  • (3) Zračno crijevo za punjenje dionice zrakom
  • (4) Zračno crijevo za mjerenje pritiska
  • (5) Kontroler sa manometrom i sigurnosnim ventilom
  • (6) Zračno crijevo za napuhivanje čepova
  • (-) Manometar ili uređaj za mjerenje, kodiranje, memorisanje, ispisivanje i formiranje izvještaja

Testiranje se vrši na način da se, u skladu sa normom, u izvještaj unose podaci o promjeru cijevi, materijalu od kojeg je izrađena i dužini koja se ispituje nakon čega se, u skladu sa normom, dionica puni sa zrakom te se u određenom vremenskom periodu (propisano normom) mjeri pad pritiska zraka u dionici nakon čega se rezultati upoređuju sa normiranim iz kojih se vidi da li je pad pritiska u granici dozvoljenog te se na osnovu toga formira izvještaj o ispitivanju.

Nudimo opremu za ispitivanje svih vrsta cijevi u promjerima 50-1800 mm.

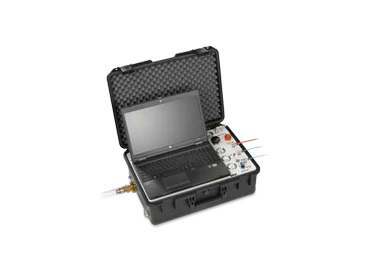

Pored opreme za konvencionalno ispitivanje sa ručnim izračunom, nudimo i specijalne uređaje koji se povezuju na gore spomenutu opremu a koji automatski vrše mjerenje te rezultate memorišu i generišu u konačni izvještaj.



Ispitivanje vodom

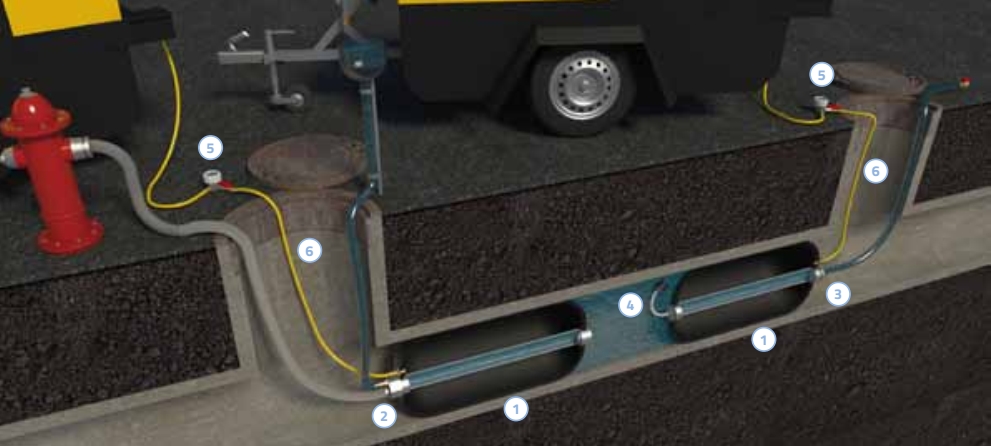

Ispitivanje vodom vrši se na način prikazan na ilustraciji ispod:

Potrebno je cijev zatvoriti sa dvije strane korištenjem slijedeće opreme:

  • (1) Zatvoreni gumeni čep odgovarajućeg promjera – PLUGY
  • (1) Protočni (bypass) gumeni čep odgovarajućeg promjera – PLUGSY
  • (2) Adapter
  • (3) Storz spojnica
  • (4) Plovak za mjerenje
  • (5) Kontroler sa manometrom i sigurnosnim ventilom
  • (6) Zračno crijevo za napuhivanje čepova
  • (-) MMjerna posuda ili uređaj za mjerenje, kodiranje, memorisanje, ispisivanje i formiranje izvještaja

Testiranje se vrši na način da se, u skladu sa normom, u izvještaj unose podaci o promjeru cijevi, materijalu od kojeg je izrađena i dužini koja se ispituje nakon čega se, u skladu sa normom, dionica puni sa vodom te se u određenom vremenskom periodu (propisano normom) na mjernoj posudi ili uređaju mjeri pad nivoa vode u dionici nakon čega se rezultati upoređuju sa normiranim iz kojih se vidi da li je pad nivoa u granici dozvoljenog te se na osnovu toga formira izvještaj o ispitivanju.

Nudimo opremu za ispitivanje svih vrsta cijevi u promjerima 50-1800 mm.

Pored opreme za konvencionalno ispitivanje sa ručnim izračunom, nudimo i specijalne uređaje koji se povezuju na gore spomenutu opremu a koji automatski vrše mjerenje te rezultate memorišu i generišu u konačni izvještaj.
